Передвижной чистый модуль (ПЧМ) СОЮЗ – это передвижная мобильная конструкция, предназначенная для создания локальной чистой зоны от пятого до седьмого класса по ISO 14644-1. Классификация чистоты помещения согласно стандартам U.S. Federal Standard 209E (9/1992) Eng и ГОСТ Р ИСО 14644-1-2002: Диапазон чистоты помещения для ПЧМ СОЮЗ - от 5 до 7 класса по ISO 14644-1.
U.S. Federal Standard 209E (9/1992) Eng
Класс чистоты по ГОСТ Р ИСО 14644-1-2002
Пределы максимальных концентраций (частицы/м3 воздуха) частиц размером, равным и большим приведенного, мкм
0,1
0,2
0,3
0,5
1
5
ИСО 1
10
2
-
-
-
-
ИСО 2
100
24
10
4
-
-
1
ИСО 3
1 000
237
102
35
8
-
10
ИСО 4
10 000
2 370
1 020
352
83
-
100
ИСО 5
100 000
23 700
10 200
3 520
832
29
1 000
ИСО 6
1 000 000
237 000
102 000
35 200
8 320
293
10 000
ИСО 7
-
-
-
352 000
83 200
2 930
100 000
ИСО 8
-
-
-
3 520 000
832 000
29 300
1 000 000
ИСО 9
-
-
-
35 200 000
8 320 000
293 000
Конструкция ПЧМ СОЮЗ

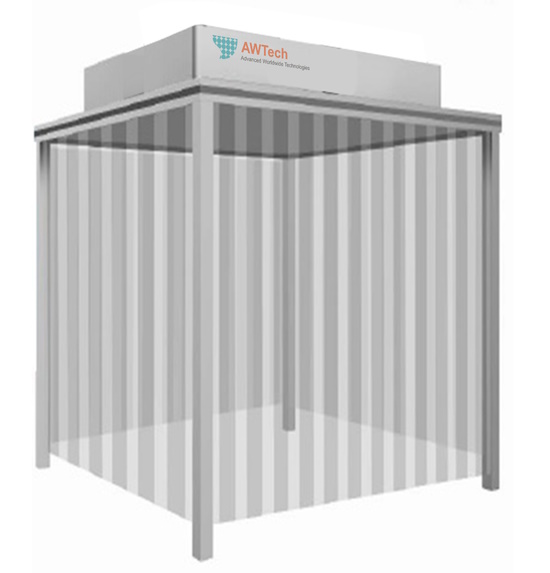

ПЧМ СОЮЗ - это сборно-разборная отдельно-стоящая конструкция не имеет потолочного крепления и может передвигаться по помещению благодаря наличию поворотных роликовых колес на опорах. Базовая конструкция ПЧМ - это модель минимальных размеров с одним фильтромодулем.

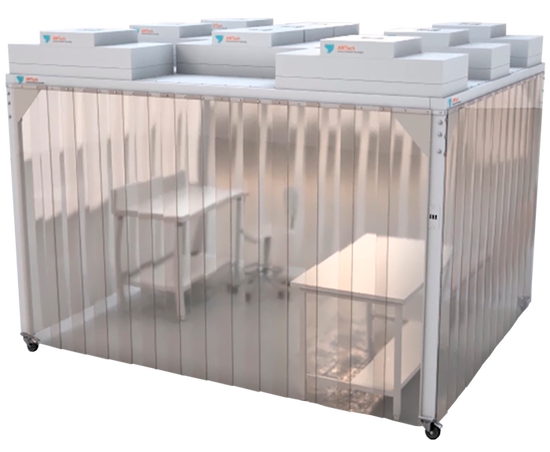

Предусмотрена возможность соединения базовых модулей (блоков) до необходимого в каждом конкретного случая размера требуемой чистой зоны. Опционально возможно изготовление ПЧМ по индивидуальным размерам заказчика.
Каждый блок ПЧМ СОЮЗ представляет собой рамную конструкцию. Каркас из металлического профиля выполнен из стали с порошковым покрытием. Опционально возможно изготовление из нержавеющей стали. Необходимая степень чистоты локальной чистой зоны достигается рассчитываемым количеством фильтромодулей, закрепляемых на потолке каркаса. С помощью вентилятора фильтромодуля создается ламинарный поток НЕРА (опционально ULPA) -фильтрованного воздуха внутри рабочей зоны. Лампы дневного света и, по запросу, бактерицидные УФ лампы, располагаются на потолке каркаса. Оставшаяся часть потолка модуля закрывается металлическими панелями. Боковые стенки закрываются ламелями (узкими виниловыми полосками, располагающимися внахлест по внешнему периметру каркаса локальной чистой зоны). Ламели закрепляются на верхней планке каркаса, спускаясь от потолка конструкции и заканчиваясь в 20 см от уровня пола. В зависимости от задач заказчика, ламели могут быть затемненными (светонепроницаемыми), иметь антистатическую защиту, пожаробезопасное исполнение, защиту от УФ-излучения. Опционально боковые стенки могут быть выполнены из жёстких материалов.
Условия заказа
ПЧМ СОЮЗ поставляется в разобранном виде.
Для заказа ПЧМ СОЮЗ необходимо предоставить информацию о необходимом классе чистоты и размерах (включая высоту потолка существующего помещения) обустраиваемой чистой зоны.
Технические характеристики:
Для примера приведены технические характеристики ПЧМ СОЮЗ-9-3036 с дополнительной защитой от ультрафиолетового излучения.
Модель
СОЮЗ-9-3036 с защитой от УФ
Материал каркаса
Сталь с порошковым покрытием
Количество фильтромодулей, шт.
9
Регулировка скорости вращения вентилятора фильтромодуля
Ступенчатое, индивидуальные регуляторы
Уровень шума, дБ
Менее 65
Ламинарность воздушного потока внутри рабочей зоны
Наличие
Основной фильтр
НЕРА
Префильтр
G4 (опция)
Флуоресцентные лампы, шт.
3
Бактерицидные УФ-лампы, шт.
1
Боковые стенки
Ламели (цвет – красный)
Защита от УФ-излучения
Наличие
Антистатическая защита
Наличие
Расстояние от нижнего края ламелей до пола, мм
200
Внутренняя высота потолка, мм
2066
Размеры в собранном виде (с фильтромодулем), Д х Ш х В, мм
